| Rohr-Spezifikt.: | ASME SA213 | Material: | TP317L |
|---|---|---|---|
| Form: | Umkehrbogenrohr | Produktname: | Edelstahlrohr |
| Rohr-Art: | Nahtloses kaltbezogenes | Größe: | 1/2“ - 1" |
| W.T.: | 0,035" - 0,120" | Ende: | Geglüht und eingelegt |
| PAKET: | Holzetui | Anwendung: | Wärmetauscher |
| Hervorheben: | TP304N-Umkehrbogen-Schläuche,Schläuche des Umkehrbogen-SA213,rostfreie Umkehrbögen sa213 TP304N |
||

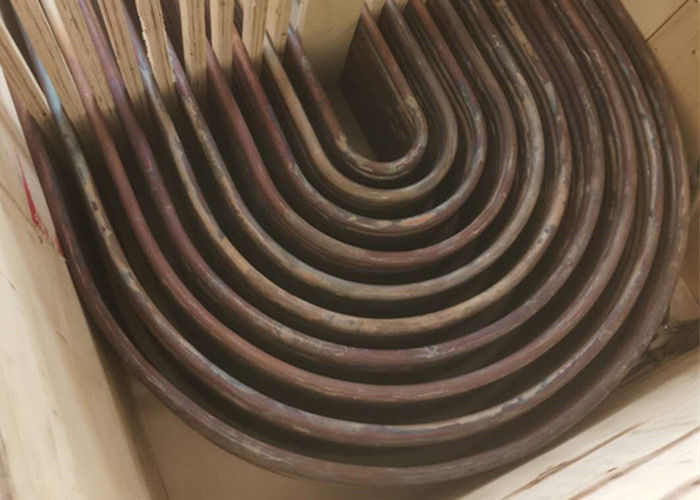

TP304N-Umkehrbogen-Schläuche, Edelstahl-Umkehrbogen-Rohre ASME SA213 kaltbezogene
Edelstahlgrad 304 ist der allgemein verwendetste Edelstahl. Edelstahlgrad 304N hat bessere Korrosionsbeständigkeit als Grad 302, und ist in der Natur größtenteils antimagnetisch; jedoch als kalt, bearbeitete ihn erwirbt eine etwas magnetische Qualität.
| Standards | ASTM A 213, ASME SA 213, ASTM A 249, ASME SA 249, ASTM A 688, ASME SA 688, ASTM A 789, ASME SA 789, ASTM B 163, ASME-SB 163, ASTM B 167, ASME-SB 167, ASTM B 668, ASME-SB 668 |
| Materialien | 304/l/h, 316/L/TI, 317/L, 321/H, 347/H, 310S, S31500, S31803, S32205, S32750, S32760, S32001, S32304, N06600, N06625, N08800, N08810, N08811, N08825, N08904, N04400, TI GR.1/GR.2 |
| Außendurchmesser | BWG | |||||||
| 22 | 20 | 18 | 16 | 14 | 12 | 10 | ||
| Wand Thickcess Millimeter | ||||||||
| 0,71 | 0,89 | 1,24 | 1,65 | 2,11 | 2,77 | 3,40 | ||
| Millimeter | Zoll | Gewicht Kg/m | ||||||
| 12,70 | 1/2 | 0,214 | 0,263 | 0,356 | 0,457 | - | - | - |
| 15,88 | 5/8 | 0,271 | 0,334 | 0,455 | 0,588 | - | - | - |
| 19,05 | 3/4 | 0,327 | 0,405 | 0,553 | 0,729 | 0,895 | - | - |
| 25,40 | 1 | 0,440 | 0,546 | 0,750 | 0,981 | 1,234 | 1,574 | - |
| 31,75 | 11/4 | 0,554 | 0,688 | 0,947 | 1,244 | 1,574 | 2,014 | - |
| 38,10 | 11/2 | 0,667 | 0,832 | 1,144 | 1,514 | 1,904 | 2,454 | - |
| 44,50 | 13/4 | - | - | 1,342 | 1,774 | 2,244 | 2,894 | 3,50 |
| 50,80 | 2 | - | - | 1,549 | 2,034 | 2,574 | 3,334 | 4,03 |
| Element | Inhalt (%) |
| Chrom, Cr | 18-20 |
| Nickel, Ni | 8-11 |
| Mangan, Mangan | 2 |
| Silikon, Si | 1 |
| Stickstoff, N | 0.1-0.16 |
| Kohlenstoff, C | 0,08 |
| Phosphorig, P | 0,045 |
| Schwefel, S | 0,030 |
| Eisen, F.E. | Balance |
Edelstahl des Grades 304N ist in den folgenden Anwendungen weitverbreitet:
Druck-Schläuche
ASTM A249/ASME SA249 (geschweißte Austenit Stahlkessel-Überhitzer-und Wärmetauscher-Rohre)
ASTM A269/ASME SA269 (nahtlose u. geschweißte Austenit Edelstahl-allgemeiner Service-Rohre)
ASTM A270/ASME SA270 (nahtloser u. geschweißter Austenitedelstahl-gesundheitlicher Schläuche)
ASTM A213/ASME SA213 (nahtloser ferritischer und Austentic-Legierung-Stahl-Kessel, Superheizung und Hitze
Austauscherrohre)
ASTM A179/ASME SA179 (nahtlose Kohlenstoff-u. Kohlenstoff-Legierungs-Wärmetauscherrohre)
Speisewasser Heater Tubing
ASTM A688/ASME SA688 (geschweißtes Edelstahl-Speisewasser Heater Tubes, U-Verbiegen verfügbar)
Größen-Strecke:
OD 12.7-38MM
Biegungsradii von 1,5 X Od bis 1250MM. Minimale Biegungsradii für Od-′ s vorbei 28MM nach Vereinbarung.
Beinlänge Min. 1,000MM
Beinlängenmaximum 12,000MM
Wärmebehandlung für Radien bis 1,000MM
Technische Standards:
Andere Spezifikationen oder spezielle Anforderungen verfügbar auf Anfrage. Kopien von allgemeinen Standardspezifikationen sind auf Anfrage verfügbar.
Hydrotesting:
Nach Wärmebehandlung hydrotested alle U-Rohre.
Minimale Haltezeit mit dem erforderlichen Druck ist sek 5.
Alle Rohre werden getrocknet und nach der Prüfung gesäubert sorgfältig.
Messen, schneiden, Entgraten und säubern:
Umkehrbögen werden genau in Übereinstimmung mit relevanten Standards oder zur Spezifikation des Kunden gemessen.
Alle Rohre werden zu den spezifizierten Beinlängen geschnitten, werden Enden entgraten und die Rohre werden innerlich mit Luft gesäubert.
Bevor man verpackt werden beide Enden mit Plastikkappen mit einer Kappe bedeckt.
Verpackung:
In starkem, in offenem oder in geschlossen Holzkisten abhängig von Bestimmungsort - Maximum 8.000 Kilogramm.
Enden von den Rohren geschützt durch Plastikkappen.
Vertikale Trennzeichen für jeden Radius.
Chlorverbindungsfreie Plastiktrennzeichen zwischen jeder Reihe, alle 2 Meter.
Jedes Bündel wird mit Plastik bedeckt.
Kunden können eine verpackende Zeichnung zur Verfügung stellen.
Die Ladelisten, umfasst mit Plastik, werden auf jede Holzkiste für einfache Identifizierung von Auftragsdetails – einschließlich genaue Liste von Radien und von Längen nach innen gesetzt.
